GPU 硬件层次和调度方式

工作原因，需要了解一下 GPU 的硬件和 CUDA 的对应关系和调度方法。由于不是专职优化 GPU 代码，所以就是个大概了解。

TL;DR

Perfect solution for {数据并行}
硬件设计思路：

高吞吐，低响应
无需 cache (目前实际硬件有)，无需复杂的指令调度(多个线程走的都是一样的指令)
节约硬件空间（一次 fetch/decode/dispatch 就可以支持很多个线程，也没有 branch prediction/乱序等等优化需求，硬件空间全省）
可以塞更多的 ALU，增加算力。

上下文切换可以认为是 0（每个 cycle 都可以切换，寄存器、指令都是同时分配很多个线程的，也就是说线程上下文都准备好了，没有切换开销）。
调度基本单位是 warp （目前是一个 warp 是 32 threads），基本硬件调度是 SM。
每个 SM 会跑一个 warp，同时等待 N 个 warp 随时可以切换（就看寄存器 shared mem 大小），这 N + 1 个 warp 都是 active 的。
如果程序设计良好，active warp 达到了硬件最大支持就可以认为程序的 occupancy 比较高（如果程序已经可以撑满内存的带宽，此时的 occupancy 也就足够了）。
多用 shared mem 作为缓存管理可以提升速度，不过会有 bank conflict。
Thread Divergence 如果 if else 逻辑复杂需要考虑下。

A. 内存模型

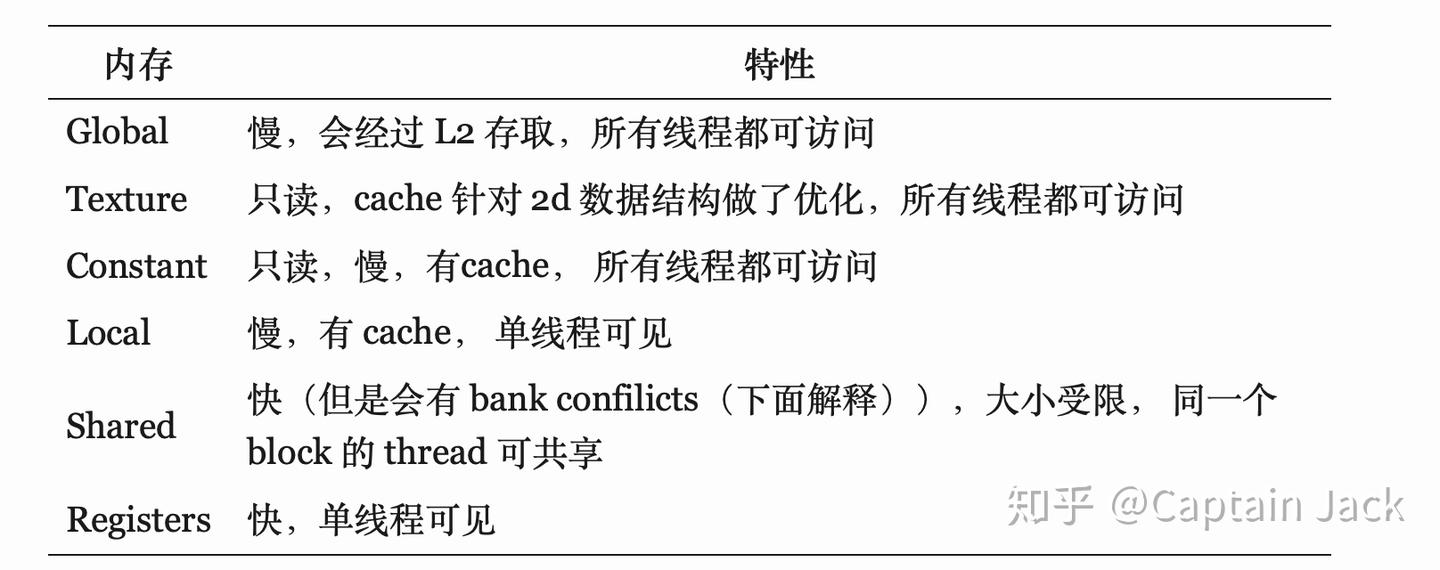

内存特性

由于 shared mem 的性能良好，所以可以考虑将 global mem 的数据先载入到 shared mem 来提升性能。
在 CUDA 11 里面提供了一个新的方法：async-copy，可以提升程序的整体吞吐量。

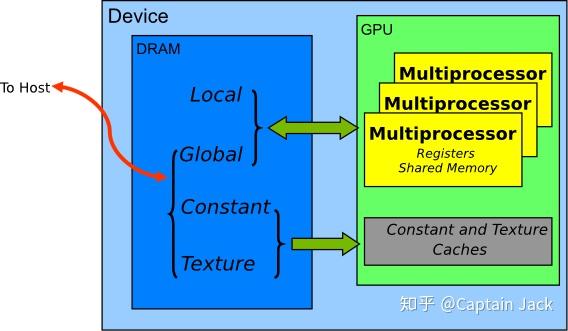

访问路径

由于 texture memory 是针对 2d 数组做了 texture cache 优化的，所以对 global mem 2d 的存取模式可以通过 texture memory 来获得更好的性能
Global memory 的 read-only 会通过 texture 和 L2 cache
Local memory 会通过 L1 和 L2 cache
Texture memory 是只读的 device memory（就是一般意义上的显存），会通过 texture 和 L2 cache
Shared memory 不会通过任何 cache（因为硬件上，它就是L1 cache，只是名字上叫 memory）

新的硬件（应该是Maxwell之后） L1 cache 和 texture cache 合并，所以没有必要再区分了。而 Global Memory 的读写只经过 L2 cache。

Cache 这块实际上会有更多细分和变化，可以参考https://arxiv.org/pdf/1804.06826.pdf。

两个补充概念

1. Bank conflict

shared memory 会通过 bank（现在硬件：32 个， 4-byte 1区分）管理，同一 bank 内的存取会有 bank conflicts，无法并发。所以在内存读取的时候需要考虑怎样安排计算顺序，让不同 thread 可以操作不同 bank 的数据，增加并行度。

无 bank confilict 的特殊情况：

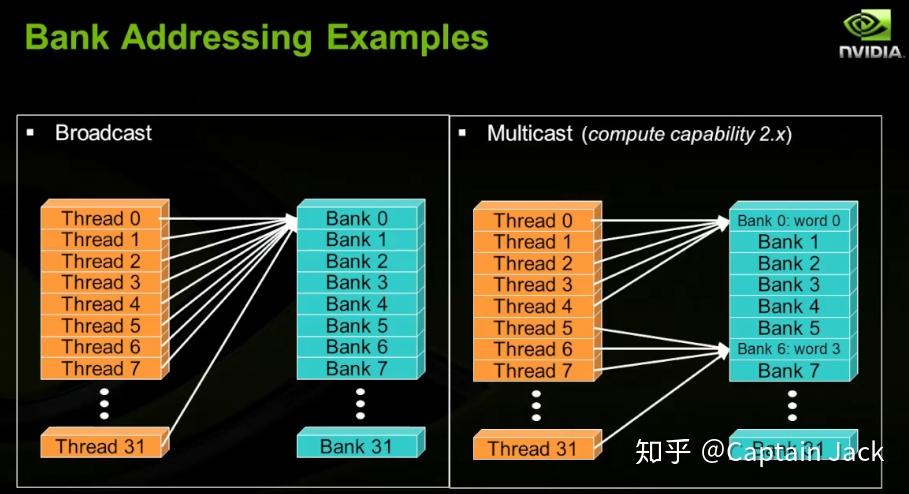

broadcast: 所有threads 都访问同一个 bank 的同一个 word。
multicast: 集中访问几个 bank 中的同一个 word。

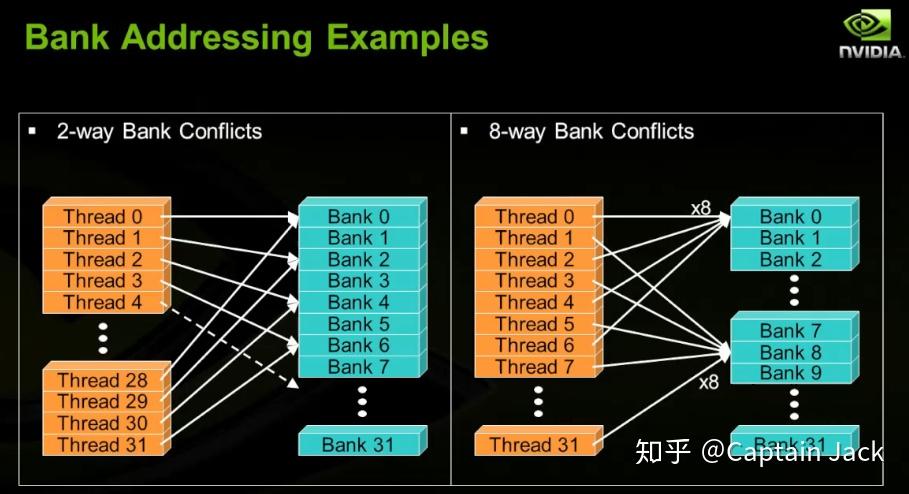

下面有是不同严重情况下的 bank conflict 的延迟损耗（由于一个 Warp 的调度粒度是 32 threads，所以，最多也就是 32-way bank conflict 了）:

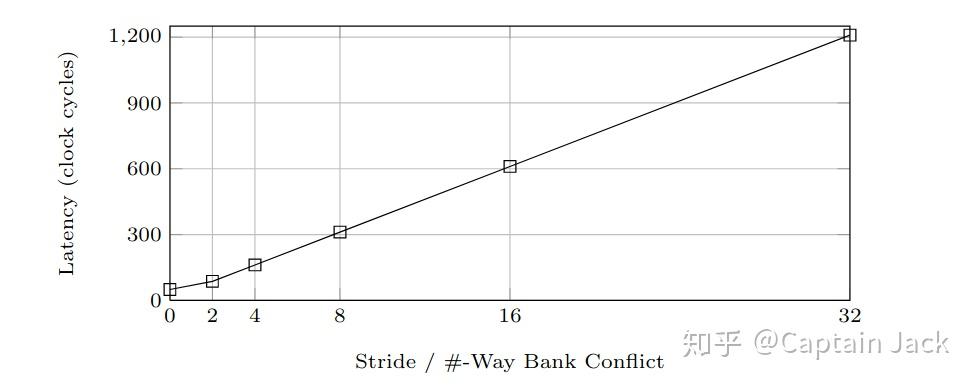

上图可见，极限情况下，同一个 warp 内的线程都访问同一个 bank 的不同地址，会有 30 倍的性能衰减 (也就是 32-way bank conflict)。

2. Half warp

由于 bank conflict 会引入 half warp 这个概念，不过新的硬件已经不需要考虑了，并行单元都是 full warp。（可以参见 https://stackoverflow.com/questions/14909241/whats-the-mechanism-of-the-warps-and-the-banks-in-cuda ，这里作者也提到了可能衰减回 half-warp 的可能性）

Cache

旧硬件是没有cache的，后续应该是为了增加局部性的性能，有了 L1，L2 cache。

L1 和 Shared Mem 共享硬件空间（可以理解为 shared mem 是程序员自己管理的 L1 cache），可以设置大小 trade off：

L1 是不能保证一直在的（可能会被换出，程序员不可控），所以如果对某个内存值多次读取，可以放入 Shared Mem，通过代码来管理，可控性更强（这种情况需要人工管理同步，可能会有死锁）。
粗暴增加 Shared Mem 可能会带来性能下降（L1 cache 小了）

Cache Line 的大小:

由于这些值实际和硬件设计相关，未必能对应到新的硬件上。 (关于 cache line 参见https://zhuanlan.zhihu.com/p/37749443， CPU 的，不过在这里是通用的)

L1 = 128 bytes
L2 = 32 bytes
Texture = 32 bytes

所以对于数据如果出现 misalign 的访问，性能也会掉（和 CPU 一样的逻辑），GPU 默认会做 256 bytes 的 align。

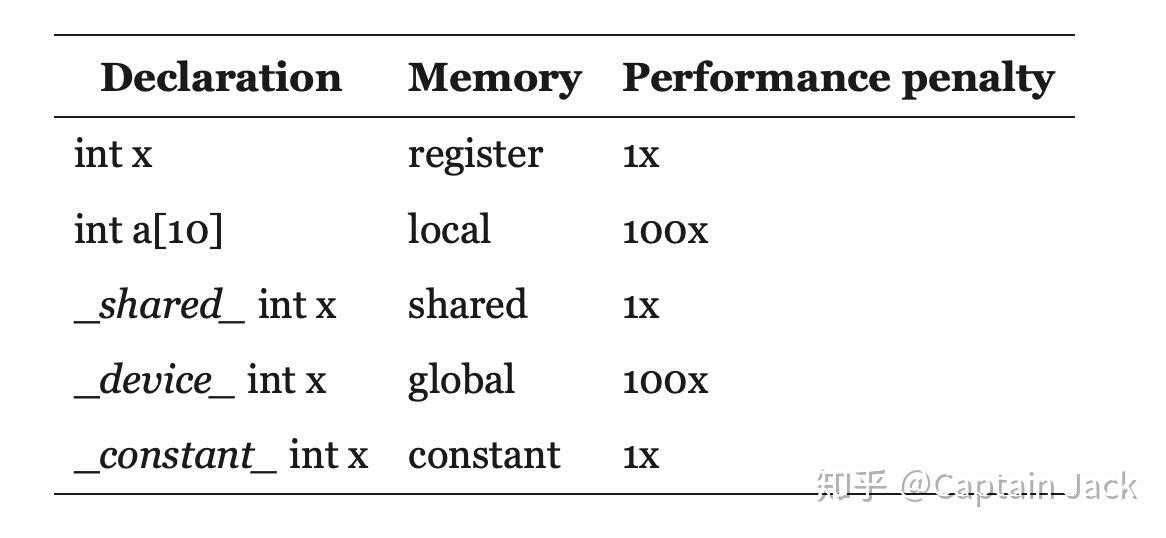

代码与存储的映射关系

B. 硬件架构

从大到小的顺序，其中 SP 是基本单位：

Processor Cluster -> Steaming Multiprocessor(SM) -> Stream Processor(SP / CUDA Core)

GA102 结构（30系列游戏卡）

7 x GPC
42 x TPC ( 6 / GPC)
84 SM(2/TPC)
{ 10752 x CUDA Core (128/SM), 336 x Tensor Core(4/SM), 74 x Ray Tracing Core(1/SM), 256KB registers, [128 KB L1/Shared mem, Texture Cache]}
6144 KB L2 cache

3090 实际硬件是 41 TPC，所以对应的硬件 sped 都是少了一个TPC的数值。

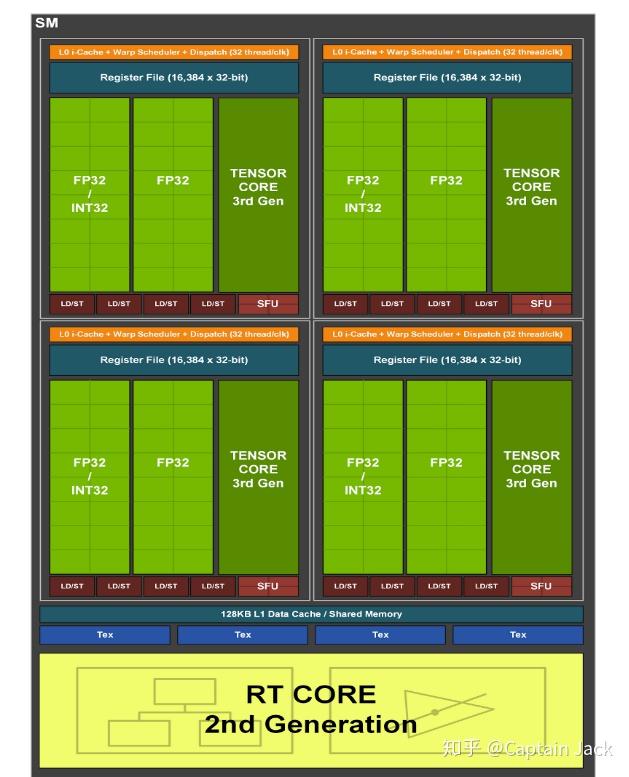

GA102 SM

每个 SM 分成四个 block，INT32 和 FP32 可以并行处理。

具体可以参看：

C. 编程模型

软硬件概念对应

Thread -> CUDA Core
Block -> SM
Grid -> Device

线程间的 context switching 很小，会提前预分配好很多线程的上下文。最简单粗暴的优化就是堆线程。只要等待执行的线程够多，Tensor Core 就可以不断的运行。

调度单位 Warp

目前硬件是 32 threads / warp， warp 是线程调度的基本单位，无论如何，每次必调度32线程执行，即使只执行16线程，另外的16线程也会占用硬件。

同一个 warp 里面执行的指令是一样的，所以也会共用 instruction fetch/dispatch (这就是所谓的 SIMT 模式)，同一个 warp 里面的线程称作 lanes。

与 Warp 相关的一些优化，可以参见https://developer.nvidia.com/blog/cuda-pro-tip-optimized-filtering-warp-aggregated-atomics/（新的编译器已经自动优化这个场景了，看看思路就可以了）

Thread Divergence：由于 warp 内是完全一致的指令，所以如果 warp 里面有 if A else B 的分支会顺序执行（所有需要执行 A 内容的线程完成指令后，再跑需要执行 B 相关的指令，最后再执行后续的指令）。如果一个 warp 中实际 if else 的分叉比较多的话，就需要增加调度，增加等待概率（极限情况是 32 threads 的逻辑路径全不一样，那么在 warp 级别上来看就会有 32 倍的性能丢失）。

Warp 数量

Warp 中如果出现有等待（比如读取 global mem），会调入其他 warp 执行，所以只要等待执行的 warp 足够，就可以隐藏掉数据存取的开销。如果计算密集和访存密集的程序放在一个SM上，就可以互相隐藏，获得更好的吞吐量。

D. Performance

原则指南：Hide latency with computation。

由于 GPU 的 context switch 基本为0，所以只要等待执行的线程足够多，那么存储器的延迟都会被不断线程切换执行掩盖掉。
Cuda stream，异步拷贝等等掩盖 latency。
内存访问这块尽量用好 shared mem 和各种 cache。

K.I.S.S
